শীট মেটাল ফ্ল্যাট এবং ফ্ল্যাটনেস টলারেন্স স্ট্যান্ডার্ড: একটি সম্পূর্ণ গাইড

"শীট মেটাল ফ্ল্যাট" আসলে কি মানে?

প্রকৌশলীরা যখন বলে যে ধাতুর একটি শীট "ফ্ল্যাট", তারা একটি অস্পষ্ট চাক্ষুষ ছাপকে উল্লেখ করছে না। উত্পাদনে, সমতলতা একটি সুনির্দিষ্ট জ্যামিতিক সম্পত্তি - এটি একটি শীটের পৃষ্ঠটি একটি নিখুঁত সমতলের সাথে কতটা ঘনিষ্ঠভাবে সামঞ্জস্যপূর্ণ তা বর্ণনা করে। সেই আদর্শ সমতল থেকে যেকোন বিচ্যুতি, তা বাউং, ওয়ার্পিং, এজ ওয়েভ বা কেন্দ্র ফিতে হিসাবে দেখা হোক না কেন, একটি পরিমাপযোগ্য সমতলতা ত্রুটি।

এই বিচ্যুতিগুলি অনুমানযোগ্য কারণে ঘটে। রোলিং, কুলিং, স্লিটিং বা তাপ চিকিত্সার সময়, অভ্যন্তরীণ চাপগুলি ধাতুতে প্রবর্তিত হয়। যখন এই চাপগুলি অসম হয়, শীটটি বিকৃত হয়। ফলাফল হল একটি পৃষ্ঠ যা একটি সমতল টেবিলের উপর অসমভাবে বসে আছে, যার উচ্চ পয়েন্টগুলি রেফারেন্স প্লেন থেকে দূরে নিয়ে যায়।

সমতলতা সহনশীলতা প্রকৃত পৃষ্ঠ এবং একটি নিখুঁত রেফারেন্স প্লেনের মধ্যে সর্বাধিক অনুমোদিত দূরত্ব নির্ধারণ করে। একটি সমতলতা সহনশীলতা সঙ্গে একটি শীট ¼ ইঞ্চি (6.35 মিমি) এর পরিমাপকৃত দৈর্ঘ্য জুড়ে সেই পরিমাণের বেশি বিচ্যুত হতে পারে না। এই থ্রেশহোল্ডের বাইরে যেকোন কিছু স্পেসিফিকেশনের বাইরে পড়ে এবং ডাউনস্ট্রিম ফেব্রিকেশনে সমস্যা হতে পারে।

সমতলতা সহনশীলতা বোঝা একটি বিমূর্ত অনুশীলন নয়। এটি সরাসরি প্রভাবিত করে যে আপনার অংশগুলি পরিষ্কারভাবে লেজার-কাটা হবে, বিকৃতি ছাড়াই ঝালাই করা হবে, বা সঠিকভাবে একত্রিত হবে - এই কারণেই শিল্পের মানগুলি গ্রহণযোগ্য সীমা নির্ধারণের জন্য বিদ্যমান।

কিভাবে সমতলতা সহনশীলতা পরিমাপ করা হয়

দুটি প্রাথমিক পরিমাপ পদ্ধতি শিল্পে ব্যবহৃত হয়, প্রতিটি বিভিন্ন পণ্য ফর্মের জন্য উপযুক্ত।

ফ্ল্যাট টেবিল পদ্ধতি শীট পণ্য জন্য ব্যবহৃত হয়. শীটটি একটি প্রত্যয়িত সমতল পৃষ্ঠের উপর পাড়া হয় যে কোনও ধনুক উপরের দিকে মুখ করে থাকে। একটি সোজা প্রান্ত বা পরিমাপ যন্ত্র তারপর টেবিলের উপরে শীটের সর্বোচ্চ বিন্দু খুঁজে পেতে ব্যবহার করা হয়। সমতলতা বিচ্যুতি উপাদান পুরুত্ব বিয়োগ পরিমাপ করা ফাঁক সমান। এই পদ্ধতিটি সহজবোধ্য এবং কয়েল-সমতল শীটের জন্য ASTM A480-এ উল্লেখ করা হয়েছে।

36-ইঞ্চি নিয়ম পদ্ধতি প্লেট পণ্যের জন্য আদর্শ পদ্ধতি। একটি 36-ইঞ্চি (914 মিমি) সোজা প্রান্তটি প্লেটের অবতল দিকে স্থাপন করা হয়, যার উভয় প্রান্ত পৃষ্ঠকে স্পর্শ করে। নিয়ম এবং প্লেটের মধ্যে যে ফাঁকটি তার প্রশস্ত বিন্দুতে খোলে তা হল সমতলতা বিচ্যুতি। ASTM A480 A240 এ উত্পাদিত প্লেটের জন্য এই পদ্ধতিটি নির্দিষ্ট করে।

সর্বাধিক প্রকাশিত সমতলতা সহনশীলতা টেবিল দুটি মানের স্তরের মধ্যে পার্থক্য করে:

• বাণিজ্যিক গুণমান - অন্যথায় নির্দিষ্ট করা না থাকলে সরবরাহ করা স্ট্যান্ডার্ড লেভেল; সাধারণ তৈরির জন্য ন্যূনতম কার্যকরী প্রয়োজনীয়তা পূরণ করে।
• উচ্চতর (নির্ভুলতা) গুণমান - রোলার সমতলকরণ বা উত্তেজনা সমতলকরণের মাধ্যমে অর্জিত কঠোর সহনশীলতা; লেজার কাটিয়া, CNC মেশিনিং, এবং টাইট-সহনশীলতা সমাবেশের জন্য প্রয়োজনীয়।

পরিমাপের নিয়মগুলিও অংশের আকার অনুসারে পরিবর্তিত হয়। উভয় মাত্রায় 36 ইঞ্চির কম শীটগুলির জন্য, সমতলতার বিচ্যুতি কোনও দিকেই ¼ ইঞ্চির বেশি হওয়া উচিত নয়। 36 থেকে 72 ইঞ্চি দৈর্ঘ্যের অংশগুলির জন্য, একই প্রস্থের পূর্ণ 10-ফুট শীটের জন্য অনুমোদিত বিচ্যুতি সাধারণত সহনশীলতার 75% হয়।

সমতলতা সহনশীলতার জন্য মূল শিল্পের মানদণ্ড

বেশ কিছু আন্তর্জাতিক মান পত্রক ধাতুর সমতলতা নিয়ন্ত্রণ করে এবং কোনটি আপনার উপাদান এবং প্রয়োগের ক্ষেত্রে প্রযোজ্য তা জানা সঠিকভাবে নির্দিষ্ট করা এবং সংগ্রহ করার জন্য অপরিহার্য।

ASTM A480 ফ্ল্যাট-ঘূর্ণিত স্টেইনলেস স্টীল এবং তাপ-প্রতিরোধী খাদ প্লেট, শীট এবং স্ট্রিপের জন্য উত্তর আমেরিকাতে সবচেয়ে ব্যাপকভাবে উল্লেখ করা মান। এটি প্রস্থ, বেধ এবং মেজাজের উপর ভিত্তি করে সমতলতার সীমা নির্ধারণ করে এবং এটি শীট (কুণ্ডলী-সমতল) এবং প্লেট (হট-রোল্ড) পণ্যগুলির মধ্যে পার্থক্য করে। 35 KSI-এর উপরে ন্যূনতম ফলন সহ উচ্চ-শক্তির গ্রেডগুলির জন্য — যেমন ডুপ্লেক্স 2205 বা সুপার ডুপ্লেক্স 2507 — স্ট্যান্ডার্ড সহনশীলতার মানগুলি 1.5 দ্বারা গুণ করা হয়, যা এই অ্যালয়গুলির বৃহত্তর স্প্রিংব্যাককে প্রতিফলিত করে।

এএমএস 2242 এরোস্পেস শীট মেটাল অ্যাপ্লিকেশনের জন্য সমতলতা এবং সম্পর্কিত মাত্রিক সহনশীলতা কভার করে। AMS 2242-এর অধীনে সহনশীলতাগুলি সাধারণত বাণিজ্যিক স্পেসিফিকেশনের তুলনায় কঠোর এবং অ্যালুমিনিয়াম, টাইটানিয়াম, এবং বিমানের কাঠামোতে ব্যবহৃত উচ্চ-কার্যক্ষমতাসম্পন্ন অ্যালয় শীটগুলিতে প্রযোজ্য।

ISO 9013 এবং সম্পর্কিত ISO মান ইউরোপে তাপীয়ভাবে কাটা অংশগুলির জন্য সমতলতা এবং পৃষ্ঠের গুণমান নিয়ন্ত্রণ করে EN 10029 সমতলতা সহ হট-ঘূর্ণিত ইস্পাত প্লেট সহনশীলতার ঠিকানাগুলি। ইউরোপীয় নিয়মের অধীনে কাজ করা নির্মাতাদের জন্য এগুলি প্রাথমিক রেফারেন্স।

একটি গুরুত্বপূর্ণ পার্থক্য যা এই সমস্ত মানগুলি ভাগ করে: তারা প্রযোজ্য মিল-উত্পাদিত পণ্য পূর্ণ আকারের আকারে। একবার একটি প্লেট বা শীট ছোট ছোট টুকরো করে কাটা হয়ে গেলে, ঢালাইয়ের তাপের সংস্পর্শে এসে বা মেশিনে তৈরি করা হলে, আসল মিল সহনশীলতা আর আইনত প্রযোজ্য হয় না — যদিও সম্মানিত সরবরাহকারী এবং ফ্যাব্রিকেটররা এখনও যেখানে সম্ভব সেগুলি ধরে রাখার চেষ্টা করে।

উত্পাদন প্রক্রিয়াও গুরুত্বপূর্ণ। ঠান্ডা-ঘূর্ণিত চাদর সাধারণত হট-রোল্ড প্লেটের চেয়ে শক্ত সমতলতা অর্জন করে কারণ এটি নিম্ন তাপমাত্রায় আরও নিয়ন্ত্রিত বিকৃতির মধ্য দিয়ে যায়। গরম-ঘূর্ণিত প্লেট, বিপরীতে, মিল থেকে বের হওয়ার সময় অসম শীতলতা সাপেক্ষে, যা অবশিষ্ট চাপ এবং বিকৃতি প্রবর্তন করে। অ্যানিলিং আরও আন্দোলন যোগ করে। হট-রোল্ড প্লেটকে গ্রহণযোগ্য সীমার মধ্যে আনতে প্রায়শই সমতলকরণ সরঞ্জামের প্রয়োজন হয়।

উপাদান দ্বারা সমতলতা সহনশীলতা: একটি তুলনা

বিভিন্ন ধাতু ঘূর্ণায়মান এবং শীতলতার অধীনে ভিন্নভাবে আচরণ করে, এই কারণেই সমতলতা সহনশীলতা উপাদান অনুসারে পরিবর্তিত হয়। নীচের সারণীটি সাধারণ প্রস্থ এবং বেধে সাধারণ শীট ধাতু উপকরণগুলির জন্য সাধারণ বাণিজ্যিক-মানের সমতলতা সহনশীলতার সংক্ষিপ্তসার করে।

এই পরিসংখ্যান মিল থেকে শুরু অবস্থা প্রতিনিধিত্ব করে. অনুশীলনে, প্রাপ্তির পরে যে কোনও কাটিং, ঢালাই বা তাপ এক্সপোজার এই সীমার বাইরে একটি শীট স্থানান্তর করতে পারে। এই কারণেই অনেক নির্ভুল ফ্যাব্রিকেটার সমতল-এবং-কাট-টু-আকারের উপাদান নির্দিষ্ট করে, বা সমালোচনামূলক অপারেশনের আগে ঘরের মধ্যে সমতলকরণ করে।

ডাউনস্ট্রিম প্রক্রিয়াগুলির জন্য কেন সমতলতা গুরুত্বপূর্ণ

চোখের কাছে গ্রহণযোগ্য দেখায় এমন একটি শীট এখনও উত্পাদনে ব্যর্থ হতে পারে। দরিদ্র সমতলতার ফলাফল জড়িত প্রক্রিয়ার উপর নির্ভর করে ভিন্নভাবে দেখা যায়।

ইন লেজার কাটা , সমতলতা বিচ্যুতির কারণে মরীচির কেন্দ্রবিন্দু উপাদান পৃষ্ঠ থেকে দূরে সরে যায়। এমনকি কয়েক মিলিমিটার ধনুক এজ বার্ন, অসামঞ্জস্যপূর্ণ কার্ফ প্রস্থ, বা অসম্পূর্ণ কাট তৈরি করতে পারে — বিশেষ করে পাতলা-গেজ উপাদানে। শীটগুলি কাটিং টেবিলের উপর সমতল শুয়ে থাকতে হবে যাতে বিমটি অনুমানযোগ্যভাবে সম্পাদন করতে পারে। আপনি কিভাবে সম্পর্কে আরো জানতে পারেন ধাতু সমতলকরণ কৌশল কাটার আগে শীট প্রস্তুত করতে ব্যবহৃত হয়।

ইন ঢালাই , একটি নমিত বা বিকৃত শীট জয়েন্টে ফাঁক তৈরি করে যার জন্য আরও ফিলার উপাদান প্রয়োজন এবং দুর্বল, কম সামঞ্জস্যপূর্ণ ঢালাই তৈরি করে। সমতলতা বিচ্যুতি দ্বারা সৃষ্ট ফিট-আপ সমস্যাগুলি ফ্যাব্রিকেশনের দোকানগুলিতে পুনর্নির্মাণের একটি প্রধান উত্স।

ইন সিএনসি মেশিনিং , একটি শীট যা ফিক্সচারের বিপরীতে সমতল রাখা হয় না তা কম্পিত হবে, টুলের চাপে বিচ্যুত হবে এবং মাত্রিক ত্রুটি তৈরি করবে। এটি পাতলা-প্লেট অংশগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যেখানে উপাদানটির সামান্য অন্তর্নিহিত অনমনীয়তা রয়েছে।

ইন প্রেস ব্রেক নমন , একটি সমতল ইনপুট শীট একটি অনুমানযোগ্য স্প্রিংব্যাক কোণ তৈরি করে। একটি নমিত শীট, যাইহোক, ডাইকে অসমভাবে যোগাযোগ করে, যার ফলে বাঁক লাইন জুড়ে কোণ অসামঞ্জস্যতা দেখা দেয় - একটি সমস্যা যা বহু-বাঁক অংশগুলিতে যৌগিক হয়।

সমাবেশ এবং sealing এছাড়াও প্রভাবিত হয়। সঙ্গমের ফ্ল্যাঞ্জ, ক্যাবিনেট প্যানেল এবং ফ্ল্যাট বহির্ভূত ঘের ফ্রেমগুলি ফাঁক তৈরি করে যা কাঠামোগত অখণ্ডতা এবং সিলিং কার্যকারিতা উভয়ই আপস করে।

প্রকৌশল বিধি- ±0.005 ইঞ্চি প্রতি ইঞ্চি দৈর্ঘ্য — শীট মেটালের কাজে সমতলতার প্রত্যাশার জন্য একটি ব্যবহারিক সূচনা বিন্দু প্রদান করে, তবে ইলেকট্রনিক্স, মহাকাশ, এবং ফার্মাসিউটিক্যাল সরঞ্জাম উত্পাদনের মতো নির্ভুল শিল্পগুলিতে কঠোর প্রয়োজনীয়তা সাধারণ।

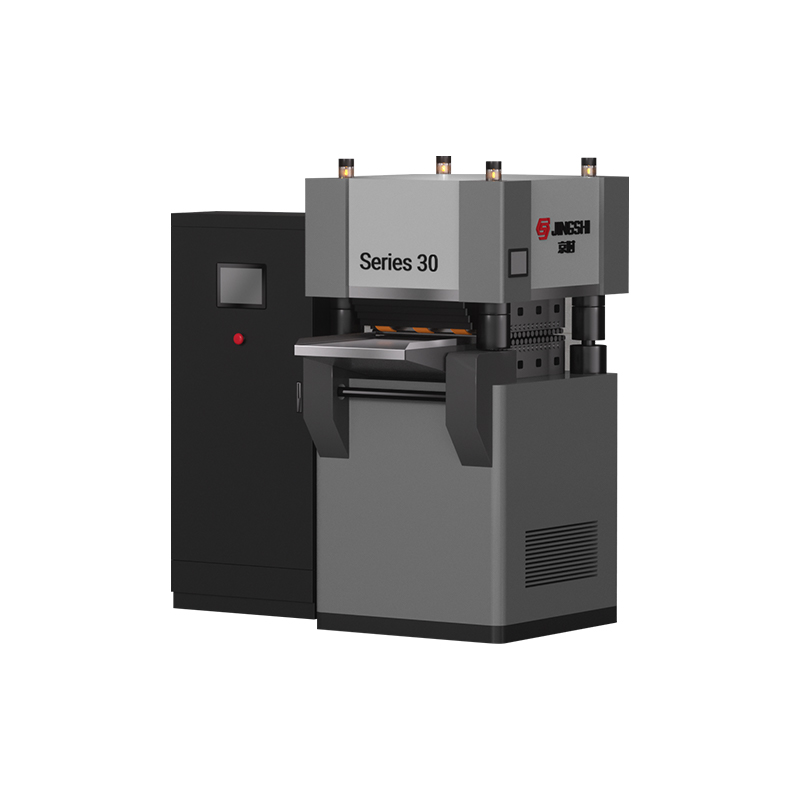

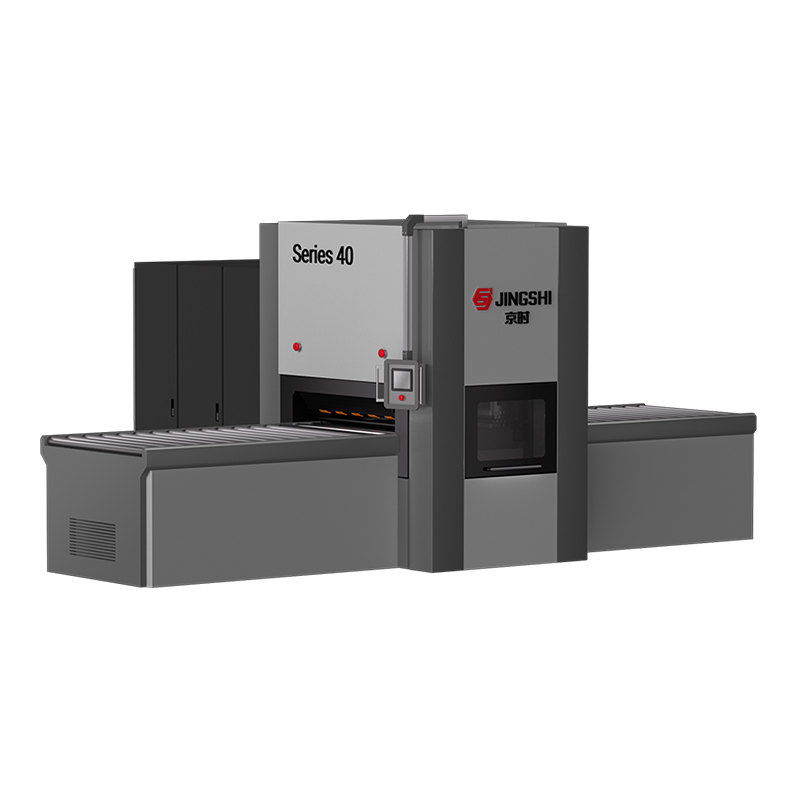

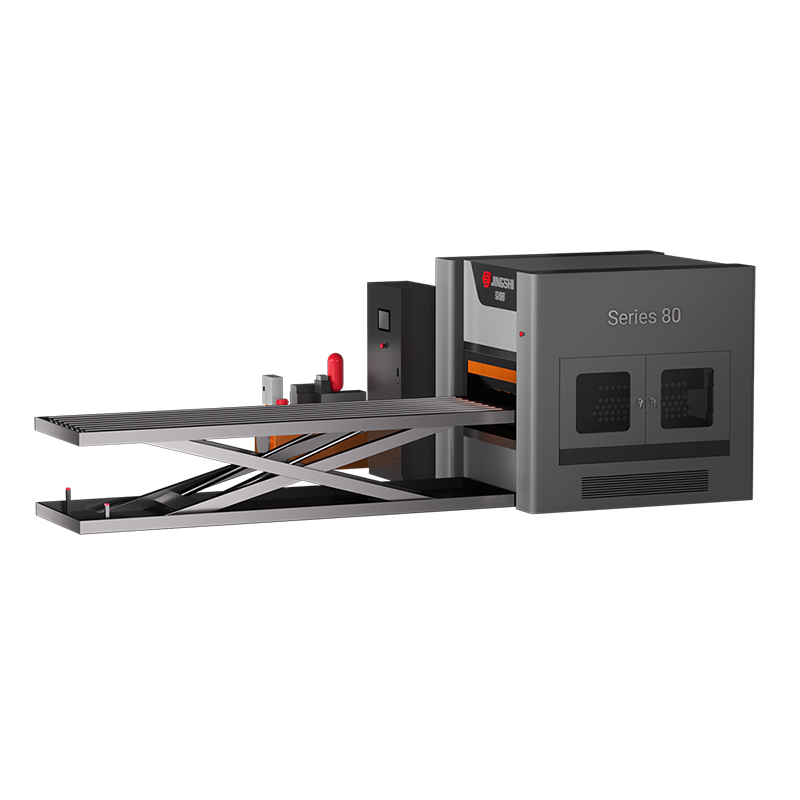

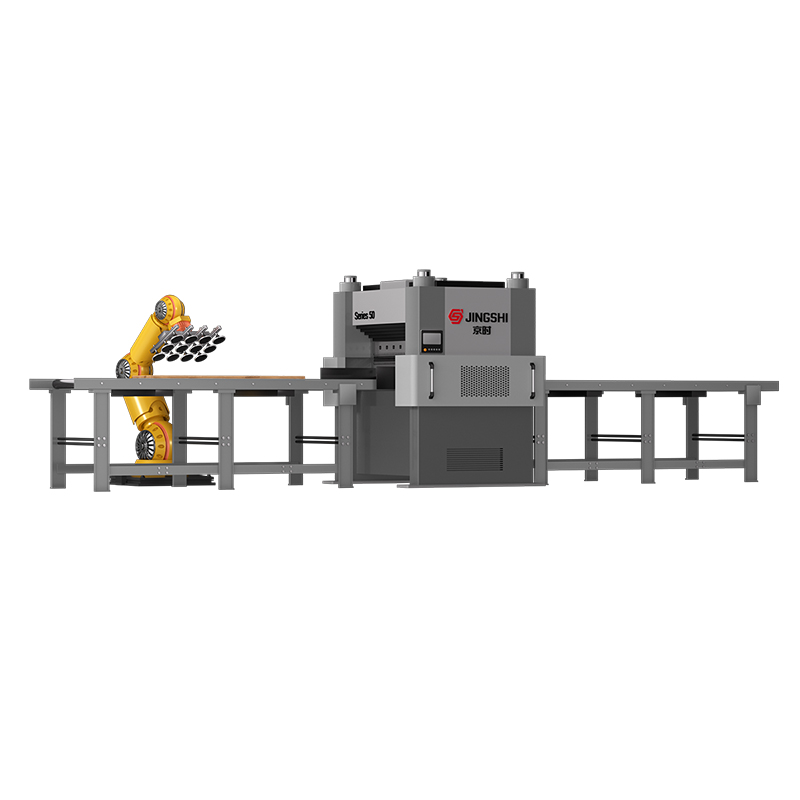

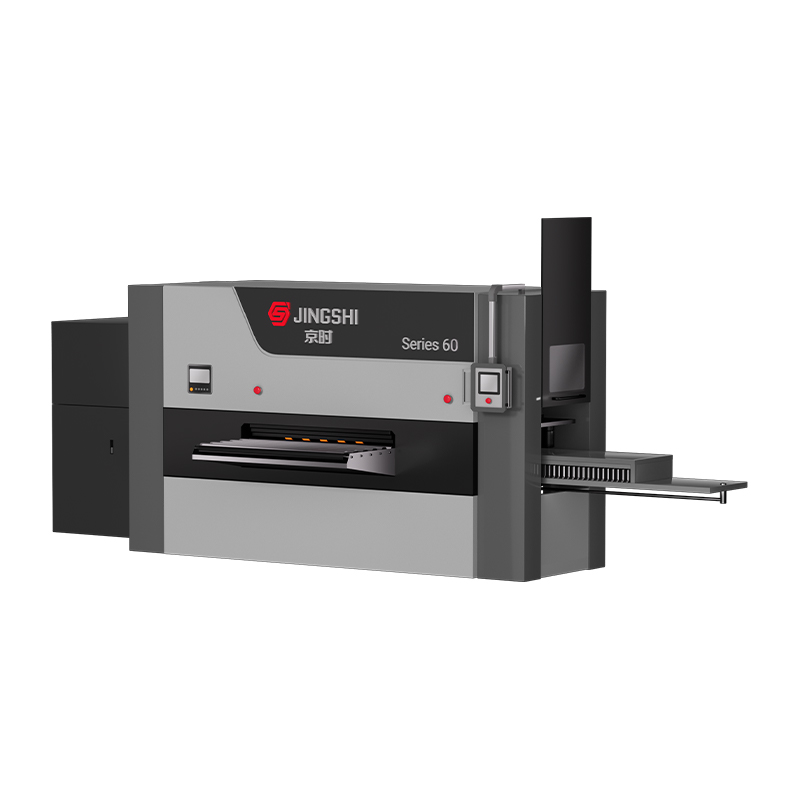

কিভাবে হাইড্রোলিক লেভেলিং মেশিন স্ট্যান্ডার্ড সমতলতা অর্জন করে

যখন মিল-উত্পাদিত উপাদান একটি প্রদত্ত অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় সমতলতা পূরণ করে না, ক জলবাহী সমতলকরণ মেশিন মান শিল্প সমাধান. ম্যানুয়াল স্ট্রেটেনিং বা প্রেস-ভিত্তিক সমতলকরণের বিপরীতে, একটি হাইড্রোলিক রোলার লেভেলার শীটের পুরো পৃষ্ঠ জুড়ে নিয়মিত এবং ধারাবাহিকভাবে সমতলতা সংশোধন করে।

অপারেটিং নীতির মধ্যে রয়েছে শীটটিকে সুনির্দিষ্টভাবে ব্যবধানে, পর্যায়ক্রমে উপরের এবং নীচের রোলারগুলির একটি সিরিজের মাধ্যমে পাস করা। শীটটি প্রতিটি রোলারের ফাঁক দিয়ে যাওয়ার সাথে সাথে এটি বারবার বিপরীত দিকে বাঁকানো হয়। প্রতিটি নমন চক্র অভ্যন্তরীণ চাপের বৈচিত্র্যের প্রশস্ততা হ্রাস করে, ক্রস-সেকশন জুড়ে ধীরে ধীরে চাপ বিতরণকে সমান করে। ফলাফল হল একটি শীট যা একটি স্থিতিশীল, সমতল অবস্থায় মেশিন থেকে বেরিয়ে যায় — লক-ইন স্ট্রেস ছাড়াই যা নমন এবং ঝাঁকুনি সৃষ্টি করে।

একটি হাইড্রোলিক লেভেলিং মেশিনের মূল কর্মক্ষমতা পরামিতি যা অর্জনযোগ্য সমতলতা নির্ধারণ করে:

• রোলার ব্যাস এবং ব্যবধান — আঁটসাঁট ব্যবধান সহ ছোট ব্যাসের রোলারগুলি বৃহত্তর নমন তীব্রতা তৈরি করে, পাতলা শীটগুলিতে আরও গুরুতর বিকৃতি সংশোধন করতে সক্ষম করে।
• হাইড্রোলিক চাপ এবং রোল ফাঁক নিয়ন্ত্রণ — সুনির্দিষ্ট হাইড্রোলিক অ্যাকচুয়েশন রোল গ্যাপকে প্রস্থ জুড়ে স্বাধীনভাবে সামঞ্জস্য করার অনুমতি দেয়, একই সাথে ক্রস-বো এবং প্রান্ত তরঙ্গের জন্য ক্ষতিপূরণ দেয়।
• সার্ভো চালিত ফিড নিয়ন্ত্রণ — লেভেলারের মাধ্যমে সামঞ্জস্যপূর্ণ বস্তুগত গতি স্থানীয়কৃত ওভার-বেন্ডিং প্রতিরোধ করে যা নতুন সমতলতা ত্রুটিগুলি প্রবর্তন করতে পারে।
• উপাদান বেধ পরিসীমা - একটি ভাল-ইঞ্জিনিয়ারড লেভেলার সম্পূর্ণ সংশোধন ক্ষমতা সহ একটি সংজ্ঞায়িত বেধ পরিসীমা কভার করে; সেই সীমার বাইরে কাজ করলে কার্যকারিতা কমে যায়।

আধুনিক সিএনসি-নিয়ন্ত্রিত হাইড্রোলিক লেভেলারগুলি মিলের স্পেসিফিকেশনের প্রয়োজনের চেয়ে উল্লেখযোগ্যভাবে সমতলতা মান অর্জন করতে পারে — এগুলিকে শিল্পের জন্য অপরিহার্য করে তোলে যেখানে কঠোর সহনশীলতা আলোচনার অযোগ্য।

আপনার আবেদনের জন্য সঠিক ফ্ল্যাটনেস স্ট্যান্ডার্ড নির্বাচন করা

সমতলতা সহনশীলতা সঠিকভাবে নির্দিষ্ট করার জন্য তিনটি বিষয়ের ভারসাম্য প্রয়োজন: কার্যকরী প্রয়োজনীয়তা, উপাদান ক্ষমতা এবং খরচ। কঠোর সহনশীলতা উপাদানের খরচ, প্রক্রিয়াকরণের সময় এবং প্রত্যাখ্যানের হার বাড়ায় — তাই অতিরিক্ত-নির্দিষ্ট করা একটি বাস্তব সমস্যা, শুধু কম-নির্দিষ্ট নয়।

সঠিক মান নির্বাচন করার জন্য এখানে একটি ব্যবহারিক কাঠামো রয়েছে:

1. প্রথমে কার্যকরী প্রয়োজনীয়তা সংজ্ঞায়িত করুন। গুণমান প্রভাবিত হওয়ার আগে আপনার নিম্নধারার প্রক্রিয়াটি কী সমতলতার বিচ্যুতি সহ্য করতে পারে তা জিজ্ঞাসা করুন। লেজার কাটিংয়ের জন্য, এটি ±1 মিমি হতে পারে। একটি কাঠামোগত ফ্রেমের জন্য, ±5 মিমি গ্রহণযোগ্য হতে পারে। প্রক্রিয়া থেকে শুরু করুন, বস্তুগত বৈশিষ্ট্য নয়।
2. আপনার উপাদান এবং অঞ্চলের সাথে মান মেলে। উত্তর আমেরিকায় স্টেইনলেস স্টিলের জন্য ASTM A480, কার্বন স্টিল প্লেট এবং শীটের জন্য ASTM A6/A568, ইউরোপে EN 10029 এবং অ্যারোস্পেস অ্যালুমিনিয়ামের জন্য AMS 2242 ব্যবহার করুন৷ ভুল মান প্রয়োগ করা সরবরাহকারীদের সাথে স্পেসিফিকেশন অস্পষ্টতা তৈরি করে।
3. মানের স্তর স্পষ্টভাবে উল্লেখ করুন। যদি বাণিজ্যিক গুণমান যথেষ্ট হয়, তাহলে তা বলুন। যদি উচ্চতর বা নির্ভুল মানের প্রয়োজন হয়, তবে তা বলুন — এবং দীর্ঘ সময় এবং উচ্চ ইউনিট খরচের জন্য প্রস্তুত থাকুন।
4. পোস্ট-প্রসেসিং সমতলকরণ বিবেচনা করুন। এমন অ্যাপ্লিকেশনের জন্য যেখানে মিলের সমতলতা অপর্যাপ্ত, একটি সক্ষম সরবরাহকারীর থেকে সমতল-এবং-কাট-টু-আকারের উপাদান নির্দিষ্ট করা, বা ইন-হাউস লেভেলিং করা, প্রায়শই প্রিমিয়াম মিল পণ্য সোর্সিংয়ের চেয়ে বেশি সাশ্রয়ী।
5. পরবর্তী অপারেশন জন্য অ্যাকাউন্ট. প্রাপ্তির পরে যদি অংশগুলিকে ঢালাই করা হয়, প্লাজমা-কাট করা হয় বা তাপ-চিকিত্সা করা হয়, তাহলে সমতলতার ফ্যাক্টরগুলি সেই প্রক্রিয়াগুলি প্রবর্তন করে। তাপীয় এক্সপোজারের পরে মিল সহনশীলতা আর প্রযোজ্য হবে না।

একাধিক উপাদানের ধরন এবং বেধের পরিসর জুড়ে কাজ করা নির্মাতাদের জন্য, উৎপাদন লাইনে একত্রিত একটি হাইড্রোলিক লেভেলিং সিস্টেম ধারাবাহিক সমতলতা সম্মতির জন্য সবচেয়ে নির্ভরযোগ্য পথ প্রদান করে। JingShi এর পরিসীমা অন্বেষণ করুন শীট ধাতু অ্যাপ্লিকেশন এবং সমতলকরণ সমাধানগুলি বোঝার জন্য যে কীভাবে নির্ভুল লেভেলিং আপনার নির্দিষ্ট উত্পাদন কর্মপ্রবাহের সাথে ফিট করে৷
